日本油研換向閥DSG-01-3C4-D24-N-50,DSG-01-3C4-D24-N1-50說明書

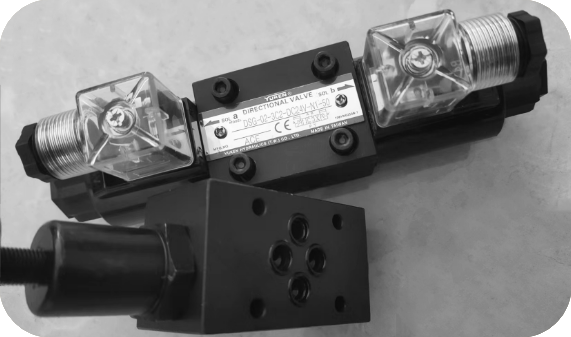

油研換向閥DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50
一、產品概述
日本油研（YUKEN）作為液壓元件領域的領軍企業，其生產的DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50換向閥是液壓系統中不可或缺的重要元件。這兩款換向閥以其高壓、高流量、低壓降及高防塵防水性能，廣泛應用于數控機床、塑料機、壓機等機械設備中，實現了液壓流的精確切換、分配和調節，極大地提升了設備的運行效率和穩定性。
二、產品特點
高壓高流量設計：DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50換向閥采用高壓高流量設計，工作壓力可達35 MPa（5080 PSI），流量可達100 L/min（26.42 GPM），相比傳統產品，其性能和效率顯著提升。
低壓降特性：這兩款換向閥通過優化流道設計，實現了更低的壓降，從1.0 MPa降低到0.9 MPa（145至131 PSI），有效降低了系統能耗，提高了整體運行效率。
高防塵防水性能：符合IP65標準的防塵防水設計，確保了換向閥在惡劣環境下的穩定運行，延長了使用壽命。
無沖擊操作：DSG-01-3C4-D24-N1-50特別配備了內置電流整流器，支持交流電源無沖擊操作，減少了管道中的噪音和振動，提升了系統的穩定性。
高耐受性：由于螺線管的磁力和彈力設計，這兩款換向閥對污染物具有較高的耐受性，能夠在復雜的工作環境中保持穩定的性能。
三、工作原理
DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50換向閥的工作原理基于電磁控制和閥芯的移動。換向閥內部有一個密閉的腔體，腔體在不同位置開有通孔，每個孔都通向不同的油管。腔體中間是閥芯，兩側各有一塊電磁鐵。當電磁鐵線圈通電時，電磁力將閥芯吸引至相應位置，從而改變液壓油的流向和流量。進油孔始終保持常開狀態，液壓油通過進油孔進入換向閥后，根據閥芯的位置進入不同的排油管，推動油缸活塞運動，進而帶動機械裝置工作。
四、使用與維護
安裝：在安裝換向閥時，請確保按照產品說明書中的要求進行，注意接口尺寸和密封性，避免泄漏。
接線：對于DSG-01-3C4-D24-N1-50型號，建議使用帶內置電流整流器的R型型號，以交流電源進行無沖擊操作。接線時請遵循電氣安全規范。
維護：定期檢查換向閥的密封性和電氣連接情況，及時清理附著在閥體上的污物。如發現異常，請立即停機檢查并聯系專業維修人員。
存儲：換向閥應存放在干燥、通風、無腐蝕性氣體的環境中，避免陽光直射和雨淋。
五、總結
日本油研DSG-01-3C4-D24-N-50及DSG-01-3C4-D24-N1-50換向閥以其卓越的性能和穩定的質量，在液壓系統中發揮著重要作用。通過合理的使用和維護，可以確保換向閥的長期穩定運行，提高設備的整體性能和效率。在選擇液壓元件時，建議根據實際需求綜合考慮各種因素，選擇最適合的型號和品牌。
